SISTEMA DE INSUFLAÇÃO DE AR INTEGRADO AO PISO E POLTRONAS DE CABINE DE AERONAVE

Classificação IPC

Resumo técnico

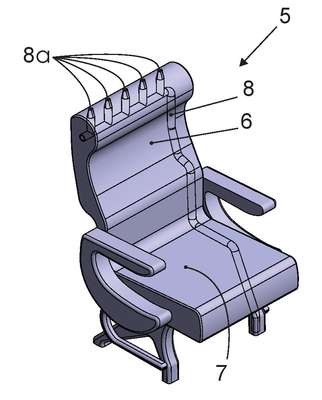

SISTEMA DE INSUFLAÇÃO DE AR INTEGRADO AO PISO E POLTRONAS DE CABINE DE AERONAVEO sistema combinado de insuflação de ar integrado ao piso (P) e poltronas (5) e (5a) com ventilação personalizada em aeronaves para transporte de passageiros, trata do uso do sistema de ar condicionado aplicado ao aspecto relativo ao conforto ambiental do passageiro, levando-se em consideração a geometria da cabine, posicionamento e ergonomia de poltronas (5) e (5a), ou seja, todo o layout interno do avião, e sua relação com o sistema de ar condicionado adotado, com o intuito de contribuir para o bem-estar, saúde e salubridade do ambiente, tanto utilizado tanto pelo teto quanto pelo piso, mas a quantidade de ar que o avião precisa para estar em voo, demanda uma determinada ventilação pelo piso (P) e também pelo teto e, a ventilação personalizada só irá criar uma camada de ar insuflado no entorno do passageiro, protegendo-o de forma a evitar todo e qualquer tipo de contaminação pelo ar, sendo para tanto, definida por um conjunto de dutos (3) horizontais e verticais alimentados por uma fonte de ar, dutos que se desenvolvem até as poltrona (5) e (5a)sendo a poltrona (5) denominada como modelo principal, o tubo (8) de ar sai do piso (P) para o lado esquerdo da poltrona (5) e há vários outros tubos (8a) no encosto (6) da poltrona (5) e na variante construtiva da poltrona (5a), otubo (8) de ar passa pelo pé esquerdo da referida poltrona (5a) e segue pelo seu assento (7) até o encosto (6) onde se posicionam as saídas de ar.
