MANCAL MAGNÉTICO COM UM APOIO NA TAMPA

Classificação IPC

Resumo técnico

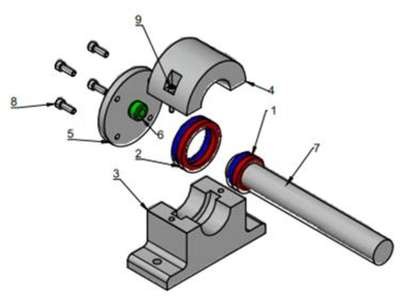

MANCAL MAGNÉTICO COM UM APOIO NA TAMPA A presente invenção consiste em um mancal magnético. Ele é formado por dois imãs permanentes de neodímio em formato de anel, que de acordo com a FIGURA 1, um interno e móvel (1), que pode ser acoplado a um eixo (7) utilizando o mesmo princípio de fixação de rolamentos convencionais, e outro imã externo e fixo (2), que pode ser fixado em um suporte bipartido (3,4). Diferentemente de um mancal convencional, esse não possui contato entre as superfícies do anel móvel e fixo. Os mesmos são afastados um do outro por meio do campo e forças magnéticas opostas geradas entre eles. Isso ocorre pois o pólo positivo do imã interno está voltado para o pólo positivo do imã externo. Dessa maneira o eixo tende a permanecer centralizado. Para evitar que a força magnética expulse o eixo e o imã interno do mancal é necessário apenas um ponto de apoio na extremidade do eixo, nesse caso pode ser utilizado um apoio com esfera rolamentada (6). A mesma pode ser parafusada na tampa do mancal (5) de modo que possa ser ajustada para frente e para trás a fim de regular a posição axial do eixo. Para fixar a tampa traseira no mancal são utilizados 4 parafusos M4 ? 10mm (8). E para juntar as 2 partes do mancal bipartido são utilizados 2 parafusos M4 ? 20mm (9).
