TUBO DE EMENDA ÓPTICO

Classificação IPC

Resumo técnico

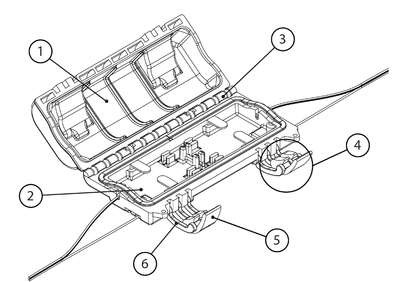

TUBO DE EMENDA ÓPTICO, sendo conjunto polimérico tubo de emenda do tipo NG, o qual é formado por duas peças principais, sendo tampa superior (1) e base (2), interligadas através de dobradiças injetadas (3) em seu próprio corpo, de modo que permite o fechamento mecânico e a vedação do conjunto, sendo incorporadas presilhas (4), que ficam acopladas à base (2), evitandoassim perdas ou queda de componentes durante a instalação ou manutenção, de forma que a base (2), possui um canal (9) no qual é alojado a borracha de vedação da canaleta (8), sendo um lastômero que fará a vedação principal do conjunto, juntamente com a presilha de fechamento (4), que vedam o conjunto tampa superior (1) e base (2); sendo que o conjunto comporta reconexão porfusão, através de componentes denominados de suporte para protetor de emenda ou sistema interno para fusões (18) e sistema para adaptador óptico (17), de modo que para a distribuição das fibras, o conjunto possui cantoneiras plásticas (16), que podem ser dispensadas e removidas, em especial, na reconexão for feita por conectores de campo e adaptadores ópticos (21) e (22),e também emenda mecânica (23); existindo na parte externa da base (2), um componente de ancoragem de cabos (15), uma aba com furo (10) para fixação aérea da caixa
