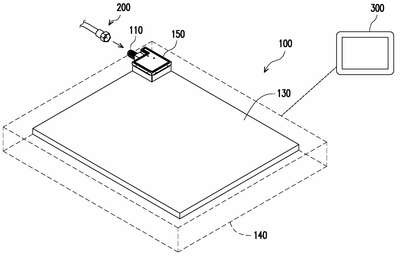

Patente de Invenção MÓDULO DE CONEXÃO E APARELHO RECEPTOR-DECODIFICADOR de KINPO ELECTRONICS, INC. — IPC H01R 13/646. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÓDULO DE CONEXÃO E APARELHO RECEPTOR-DECODIFICADORUm módulo de conexão adaptado para um aparelho receptor-decodificadorincluindo uma caixa de blindagem, um primeiro conector disposto fora da caixa deblindagem, um capacitor anular disposto entre o primeiro conector e a caixa de blindageme, é previsto ao menos um núcleo de ferrite disposto na caixa de blindagem e gerandoindutância mútua por meio do acoplamento da caixa de blindagem. O primeiro conector éconectado a um cabo periférico e apresenta um cabo de transmissão que penetra na caixade blindagem. O capacitor anular é conectado eletricamente entre uma camada deaterramento do cabo de transmissão e um aterramento de uma primeira placa de circuitodo aparelho receptor-decodificador. O cabo de transmissão é conectado a um segundoconector da primeira placa de circuito após entrar na caixa de blindagem e penetrar nonúcleo de ferrite. Um sinal de alta freqüência do cabo periférico é transmitido para aprimeira placa de circuito através do primeiro conector, do cabo de transmissão e dosegundo conector.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
14/05/2024
RPI 2784
Parecer de pré-exame
#6.23
23/01/2024
RPI 2768
Publicação do pedido de patente
#3.1
24/03/2020
RPI 2568
Pedido de patente depositado
#2.1
04/06/2019
RPI 2526
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190037647' em 18/04/2019 17:21 (WB)
