PROCESSO PARA A SEPARAÇÃO CRIOGÊNICA DO AR USANDO UM SISTEMA DE SEPARAÇÃO DO AR E SISTEMA DE SEPARAÇÃO DO AR

Classificação IPC

Prioridades unionistas

Resumo técnico

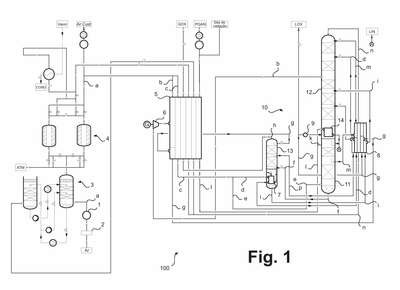

Processo para separação do ar a baixa temperatura usando um sistema de separação do ar (100 ? 900), onde em uma coluna de mistura (13) um primeiro fluido líquido e um segundo fluido gasoso são submetidos a uma troca de massa, onde da coluna de mistura (13) é retirado um terceiro fluido gasoso e é descarregado para fora do sistema de separação do ar (100 ? 900), onde da coluna de mistura (13) é retirado um quarto fluido líquido e posto em uma coluna de baixa pressão (12), e onde o primeiro fluido é formado usando uma parte de um líquido rico em oxigênio retirado da coluna de baixa pressão (12). O segundo fluido é formado usando um líquido enriquecido de oxigênio retirado de uma coluna de alta pressão (11). O líquido enriquecido de oxigênio retirado da coluna de alta pressão (11) e o líquido do poço da coluna de mistura (13) são misturados e são evaporados por meio de um evaporador condensador (7) no qual um fluxo de líquido que tem uma parte do líquido enriquecido de oxigênio retirado da coluna de alta pressão (11) e uma parte do líquido do poço da coluna de mistura (13), é pressionado por meio da sua própria pressão através de um espaço de evaporação, lá sendo evaporado. Da coluna de mistura (13), é retirado um quinto fluido líquido e introduzido na coluna de baixa pressão (12), onde o quinto fluido ou sua fração introduzida na coluna de baixa pressão (12) é introduzida na coluna de baixa pressão (12) abaixo do quarto fluido ou da sua fração introduzida na coluna de baixa pressão (12).
