MÁQUINA ELÉTRICA SÍNCRONA LINEAR POLIFÁSICA

Classificação IPC

Resumo técnico

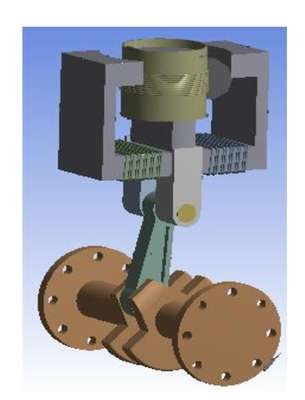

Uma máquina elétrica síncrona linear compreende de um pistão eletromagnético envolvido por bobinas de campo junto a um mecanismo de transformação de movimento rotativo em linear, um cilindro estator axialmente segmentado, magneticamente permeável e configurado de maneira a permitir que pistão se mova dentro do cilindro, um conjunto de três bobinas de armadura envolvidas sobre o cilindro estator, uma câmara de captação da pressão axial exercida pelo pistão eletromagnético dentro do cilindro estator através de válvulas de retenção. Esse arranjo permite a construção de uma máquina elétrica linear de eixo acoplado com melhor interação do fluxo eletromagnético, ao controlar a variação do pistão eletromagnético que está sobe o movimento linear alternativo e tendo seu fluxo eletromagnético ajustável e perpendicular ao conjunto de bobinas estáticas, permite o controle na conversão eletromecânica de energia de uma potência mecânica em elétrica de sinal alternado e contínuo. Proporcionar também, através movimento exercidos pelo pistão eletromagnético uma força dentro do cilindro de pressão estático, diminui o volume da câmara de pressão, aumentando a pressão interna e produzindo trabalho mecânico. O Flange permite acoplamento entre outras máquinas a um sistema, o aumento no número de fases ou no potencial de carga.
