LIBERAÇÃO DA ALAVANCA PARA CONJUNTO DE CONECTOR ACOPLADO À ALAVANCA

Classificação IPC

Prioridades unionistas

Resumo técnico

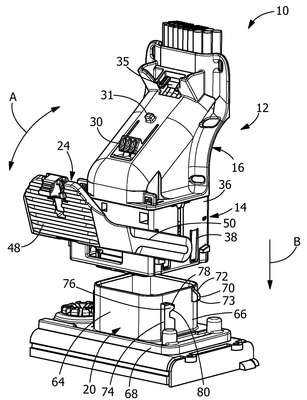

Um conjunto de conector elétrico 10 tendo um primeiro alojamento 12, um segundo alojamento 20 e um membro de alavanca 24 é fornecido. O primeiro alojamento 12 inclui braços de retenção de alavanca 38 com projeções de suporte 40. O segundo alojamento 20 é acoplável com o primeiro alojamento 12 e tem projeções de liberação de trava 70 e postes de acoplamento 74. O membro de alavanca 24 é fixo de modo rotativo ao primeiro alojamento 12 para girar de uma primeira posição para uma segunda posição. O membro de alavanca 24 inclui membros de fixação 56 e membros de engate 58. Os membros de fixação 56 são configurados para cooperar com as projeções de suporte 40 dos braços de retenção de alavanca 38 quando o primeiro alojamento 12 está na posição inicial para reter o membro de alavanca 24 na primeira posição. As projeções de liberação de trava 70 são configuradas para liberar as projeções de suporte 40 dos braços de retenção de alavanca 38 dos membros de fixação 56 quando o primeiro alojamento 12 é movido em direção à posição final, permitindo que o membro de alavanca 24 gire para sua segunda posição.
