DISPOSIÇÃO APLICADA EM CIRCUITO IMPRESSO DOTADO DE EXTENSORES MODULARES

Classificação IPC

Resumo técnico

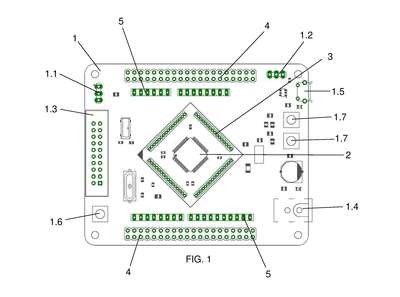

De uma maneira geral, a presente invenção ser refere ao setor tecnológico de soluções da área de engenharia eletrônica, mais especificamente, trata de um circuito impresso onde, a partir de peças adjacentes, possibilita a modularização do microcontrolador e do tipo de comunicação externa. A invenção compreende basicamente ao menos uma placa de circuito impresso, com conectores para se comunicar com ao menos outra placa de circuito impresso, onde estará instalado um microcontrolador, e respectivos extensores de comunicação via ethernet, comunicação via Wi-Fi, comunicação via bluetooth e/ou comunicação industrial. O invento está relacionado a uma placa CPU, entre outros componentes eletrônicos, que compreende conectores (3)(4)(5) localizados no entorno do microcontrolador (2) principal. Ditos conectores (3)(4)(5) servem para conectar a placa central às placas extensoras. Esses extensores podem compreender diferentes microcontroladores ou até mesmo diferentes tipos de comunicação, como rede Ethernet (figura 4), WI-FI ou bluetooth. Podem ser empregados inclusive extensores que possibilitem a comunicação com através de interfaces industriais como CAN, RS485/422 e I/O Link. Cada extensor apresenta conectores machos ou fêmeas para conectar-se à placa de circuito impresso (1) da placa CPU.
