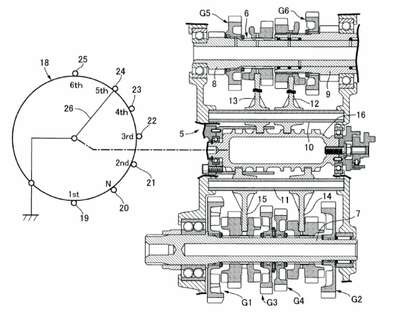

Patente de Invenção DISPOSITIVO DE MEDIÇÃO DE POSIÇÃO DE ENGRENAGEM PARA TRANSMISSÃO SEQUENCIAL de HONDA MOTOR CO., LTD. — IPC F16H 59/70. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção refere-se a um dispositivo de medição de posição de engrenagem, que inclui um comutador (18), uma unidade de saída (28), um processador (31) e um armazenamento (30). O comutador (18) inclui múltiplos contatos individuais (19, 21, 22, 23, 24, 25) correspondendo, respectivamente, às múltiplas posições de engrenagens. Os múltiplos contatos individuais são separados em múltiplos grupos de posições de engrenagens, que incluem pelo menos dois dos múltiplos contatos individuais. A unidade de saída (28) inclui circuitos de modo que os contatos individuais para as posições de engrenagens de cada um dos múltiplos grupos de posições de engrenagens sejam conectados ao mesmo circuito, desse modo sendo capazes de transmitir dos circuitos, que são diferentes para cada um dos múltiplos grupos de posições de engrenagens. Quando um valor de saída da unidade de saída (28) é alterado, o processador (31) determina uma posição de engrenagem atual com base na posição de engrenagem armazenada no armazenamento (30) e nas múltiplas posições de engrenagens correspondentes ao valor de saída da unidade de saída (28).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
21/01/2025
RPI 2820
Deferimento
#9.1
08/10/2024
RPI 2805
Publicação do pedido de patente
#3.1
01/10/2019
RPI 2543
Pedido de patente depositado
#2.1
30/04/2019
RPI 2521
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190028876' em 26/03/2019 18:13 (WB)
