DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE DE SOLDA UNIVERSAL

Classificação IPC

Resumo técnico

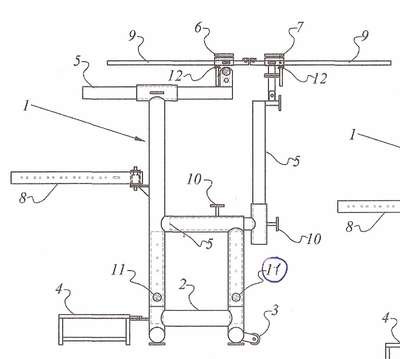

''DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE DESOLDA UNIVERSAL''Compreende o presente relatório descritivo a Patente deinvenção de um equipamento destinado a área de soldagem, onde suaprincipal finalidade é melhorar a qualidade dos produtos, contribuir parauma boa ergonomia dos operadores e devido sua versatilidade facilitar omanuseio desse equipamento durante os principais processos desoldagem, podendo ser implantado em diversos segmentos da indústriae na área de aprendizagem, destacando instituições de aprendizagemindustrial e de ensino superior, tanto quanto em empresas que utilizam asoldagem em algum de seus processos de fabricação, sendo constituídabasicamente de corpo do suporte (1) que é constituído por duasestruturas confeccionadas em tubos metálicos. A primeira é formada poruma base com ajuste de altura (2), providas de rodas (3) e de uma basepara máquina de solda (4). A segunda é formada por uma base móvelem tubos verticais e horizontais providas de tubos cursores (5), gramposde fixação (6 e 7), braço porta ferramentas (8), barra de apoio (9), pinode aperto manual (10), pino de aperto por mola (11), porcas borboletas(12). A montagem do dito suporte é feita a partir do acoplamento daprimeira estrutura sobre a segunda, ficando travadas por meio do pino deacionamento por mola (11) que reguia a altura desejada.
