DISPOSITIVO PARA TESTE DE CORPOS DE VÁLVULAS DE TRANSMISSÕES AUTOMÁTICAS DE VEÍCULOS

Classificação IPC

Resumo técnico

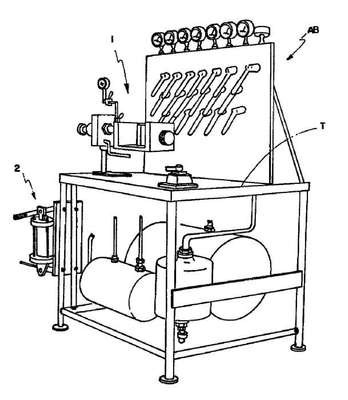

DISPOSITIVO PARA TESTE DE CORPOS DE VÁLVULAS DE TRANSMISSÕES AUTOMÁTICAS DE VEÍCULOS trata de um dispositivo formado por uma base contendo furações interligadas, formando canal único interno, e em cujo furo superior é acoplado um vacuômetro, além de os furos frontais receberem um par de válvulas de agulha dotadas de terminal de engate, em um dos quais uma mangueira interliga o dispositivo a uma bomba de vácuo e um terminal de engate no furo lateral, o qual é interligado por uma segunda mangueira a uma base de teste, fabricada em acrílico e revestida por manta de silicone. Assim, ligado à bomba de vácuo, o dispositivo é posicionado de forma a assentar a placa de teste sobre o corpo de válvula, posicionando seu furo com terminal de engate sobre o canal a ser testado, fazendo sua manta de silicone selar o canal e permitir a criação de vácuo dentro do canal, indicando, através do ponteiro do vacuômetro, sua integridade. Caso não seja criado o vácuo no canal, o ponteiro do vacuômetro indicará que existe um defeito, podendo ser realizado o reparo apenas nos locais específicos do corpo de válvula.
