TRANSPORTADOR ENCLAUSURADO

Classificação IPC

Resumo técnico

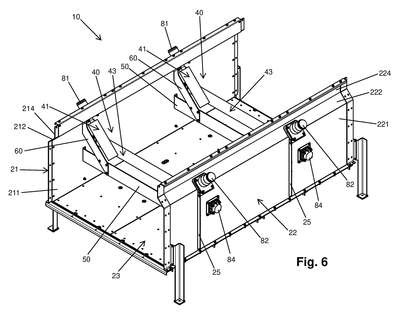

TRANSPORTADOR ENCLAUSURADO. A presente invenção refere-se a um transportador enclausurado (10) de material a granel (100) compreendendo um envoltório (20) e dotado no interior do dito envoltório (20) de uma correia transportadora (30) disposta sobre um conjunto de rolos (40). Mais particularmente, a invenção refere-se a um envoltório (20) capaz de melhorar o processo de fabricação do transportador enclausurado (10). O transportador enclausurado (10) compreende um envoltório (20) formado por uma primeira parede lateral (21) e uma segunda parede lateral (22) dispostas sobre uma placa inferior (23) e dotado de uma cobertura (24) disposta sobre as ditas paredes laterais (21, 22). O transportador enclausurado (10) compreende ao menos um conjunto de rolos (40) compreendendo um primeiro rolo inclinado (41) montado na primeira parede lateral (21) e um segundo rolo inclinado (42) montado na segunda parede lateral (22), e uma esteira transportadora (30) disposta sobre o conjunto de rolos (40). De acordo com a invenção, cada parede lateral (21, 22) compreende uma respectiva seção vertical (211, 221) disposta sobre a placa inferior (23) e uma respectiva seção de apoio (212, 222) inclinada para dentro do envoltório (20), cada seção de apoio (212, 222) sendo inclinada ao longo de toda uma extensão longitudinal da respectiva parede lateral (21, 22), o primeiro rolo inclinado (41) sendo montado em ao menos parte da seção de apoio (212) da primeira parede lateral (21) e o segundo rolo inclinado (42) sendo montado em ao menos parte da seção de apoio (222) da segunda parede lateral (22). Dessa forma, com as seções de apoio (212, 222) inclinadas em toda a extensão longitudinal das paredes laterais (21, 22), o processo de fabricação do transportador enclausurado (10) se torna mais fácil e barato se comparado com o processo de fabricação de um transportador enclausurado convencional.
