DISPOSITIVO E PROCESSO CONJUGADO PARA DECANTAÇÃO DE SÓLIDOS SUSPENSOS COM FILTRAÇÃO DE LÍQUIDOS DIVERSOS

Classificação IPC

Resumo técnico

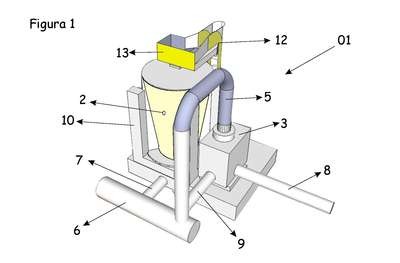

Refere-se a presente patente de invenção a um equipamento industrial com a finalidade de decantar materiais, através da formação de flocos ou decantação de sólidos suspensos por qualquer processo, seguido por filtração por meio filtrante adequado a qualquer líquido com partículas suspensas não decantadas, compreendendo num Equipamento filtrante (01) para aplicação do processo de decantação de sólidos suspensos, num modelo horizontal, compreende um filtro (2) com tampa (14) instalado entre pilares (10) numa base de sustentação (11), uma câmara de retenção horizontal (3) e uma câmara de retenção vertical (4), com escada de acesso superior (12) e uma plataforma de manutenção e monitoramento (13), cuja câmara de retenção vertical (4) é disposta logo abaixo do filtro (2) coo visto nas figuras 3 e 4, é composta por um compartimento dotado de de hastes de fixação de placas de retenção (4e) formando uma zona de desaceleração (4a) e, contêm uma entrada e saída (4b) para d?água com sólidos suspensos, com um encanamento bipartido por uma conexão em forma de T (20) que recebe duas ligações, sendo uma chegada de água (21) com registro (R2) e, uma saída de água com sólidos suspensos (22) com registro (R1), essa última, interligada à câmara de retenção horizontal (3).
