RODA DENTADA

Classificação IPC

Prioridades unionistas

Resumo técnico

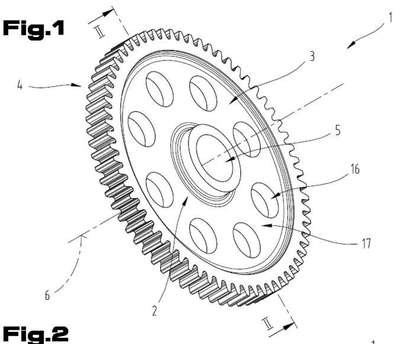

A invenção se refere a uma roda dentada (1) com uma peça de cubo (2), uma peça de suporte (3) e uma coroa dentada (4), em que na peça de suporte (3) é formada pelo menos uma área de transição (7) com um arredondamento (8) e a área de transição (7) apresenta uma altura h (10) em uma direção axial (6) da roda dentada (1) e um comprimento L (11) na direção radial e em que a coroa dentada (4) da roda dentada (1) apresenta uma largura máxima A (12) e a peça de suporte (3) apresenta uma largura mínima B (13) respectivamente na direção axial (6) da roda dentada (1), em que a largura máxima A (12) é maior que a largura mínima B (13). O arredondamento (8) se situa dentro da faixa (14), que é definida pela fórmula e por uma largura de faixa (15) de ± 50 % da altura h (10) onde se aplica: h = 0,375*(A-B), L=2*h, K1=-3,5855/L, K2=5,4612/L, K3 = -4,8237/L, K4=2,2556/L, K5=-0,5227/L, K6=0,0473/L, K7=3,36/L.
