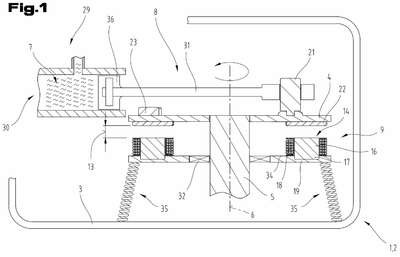

Patente de Invenção ARRANJO DE BOMBAS, MÁQUINA DE FLUXO AXIAL E COMPRESSOR de MIBA SINTER AUSTRIA GMBH — IPC F04B 17/03. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 22/10/2024 e em vigor até 08/02/2039. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:08/02/2039
Última movimentação publicada pelo INPI: 22/10/2024. Atualizamos a cada nova RPI, publicada semanalmente.
A invenção se refere a um arranjo de bomba (1), compreendendo pelo menos uma carcaça (3), em que uma máquina de fluxo axial (2) e um meio de acionamento (8) projetado para transportar um fluido (7) são montados, em que a máquina de fluxo axial é pelo menos formada por pelo menos um primeiro rotor (4) com magnetos permanentes (22), um eixo (5) conectado ao primeiro rotor (4) e um arranjo de estator (9), em que o eixo (5) apresenta uma linha central de eixo (6), e em que o arranjo de estator (9) apresenta uma pluralidade de dentes de estator (14) distribuídos concentricamente na direção circunferencial (10) em torno do eixo (6) e separados axialmente do primeiro rotor (4) por uma abertura de ar (13) na direção axial (12); cujos dentes estator (14) apresentam dois segmentos terminais opostos na direção axial (12) e um núcleo de dente (16) entre os segmentos terminais, e cada núcleo de dente (16) é enrolado com pelo menos um enrolamento da bobina (18),e em que o segundo segmento terminal afastado do primeiro rotor (4) de cada dente do estator (14) é projetado como um pé de dente (17), que é conectado a uma placa traseira (19), sendo que o primeiro rotor (4) é projetado como disco excêntrico (20) e no lado afastado do arranjo de estator (9) do primeiro rotor (4) apresenta um came excêntrico (21) disposto distante da linha central de eixo (6) em direção radial, que é conectado ao meio de acionamento (8) com transmissão de torque e de modo rotativo. Além disso, a invenção se refere a uma máquina de fluxo axial (2) para uma bomba, compreendendo o dito arranjo de bomba (1), e um compressor para um sistema de refrigeração, compreendendo o dito arranjo de bomba (1).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 08/02/2019, observadas as condições legais
22/10/2024
RPI 2807
Deferimento
#9.1
10/09/2024
RPI 2801
Parecer de pré-exame
#6.23
13/12/2022
RPI 2710
Publicação do pedido de patente
#3.1
15/10/2019
RPI 2545
Pedido de patente depositado
#2.1
19/03/2019
RPI 2515
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190013512' em 08/02/2019 18:19 (WB)
