DISPOSIÇÃO DE ESTATOR PARA UMA MÁQUINA DE FLUXO AXIAL

Classificação IPC

Prioridades unionistas

Resumo técnico

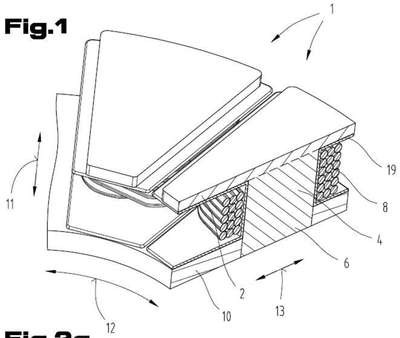

A invenção se refere a uma disposição de estator para uma máquina de fluxo axial, que compreende um estator com uma pluralidade de dentes do estator (1), cujos dentes do estator (1) são distribuídos concentricamente no sentido circunferencial (12) e no sentido axial (11) dispostos separados a partir de um rotor através de uma coluna de ar, cujos dentes do estator (1) compreendem, no sentido axial (11) seções terminais opostas e entre as seções terminais, um núcleo dentado (4), e sendo que, cada núcleo dentado (4) apresenta uma superfície de corte transversal do núcleo (5) e é envolto com pelo menos um enrolamento de bobina (8), e sendo que a primeira seção terminal de cada dente do estator (1) voltada ao rotor é formada como cabeça dentada (2), cuja superfície de corte transversal da cabeça (3) é maior que a superfície de corte transversal do núcleo (5), e sendo que a segunda seção terminal de cada dente do estator (1) afastado do rotor é formado como base do dente (6) com uma superfície de corte transversal da base (7), a qual é unida a uma placa de retorno (10), sendo que, a cabeça dentada (2) de cada dente do estator (1), assim como, a placa de retorno (10) apresentam respectivamente pelo menos uma admissão (14) para pelo menos uma trava dentada (9), e cada dente do estator (1), por meio de pelo menos uma trava dentada (9), é unido bloqueado à placa de retorno (10) pelo menos no sentido axial.
