SISTEMA DE BLOQUEIO CONTRA ABERTURA NÃO AUTORIZADA DO MECANISMO DE TRAVAMENTO DE ACOPLAMENTO DA QUINTA RODA, E TRAVA ELETROMECÂNICA UTILIZADA EM TAL SISTEMA

Classificação IPC

Resumo técnico

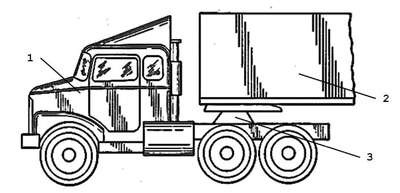

SISTEMA DE BLOQUEIO CONTRA ABERTURA NÃO AUTORIZADA DOMECANISMO DE TRAVAMENTO DE ACOPLAMENTO DA QUINTA RODA, E TRAVAELETROMECÂNICA UTILIZADA EM TAL SISTEMAA presente invenção refere-se a um sistema de travaeletromecânica (15) que tem a finalidade de bloquear aabertura não autorizada do mecanismo de travamento (7) daquinta roda (3), especialmente indicado para atuar em conjuntocom sistemas de rastreamento de transporte de cargas. Osistema compreende uma estrutura inferior (16) e uma estruturasuperior (17) na qual são montados, entre outros componentes,uma eixo de acionamento (18), que recebe o torque deacionamento proveniente de motor elétrico do circuitoeletrônico, e transfere o movimento de giro para a alavanca debloqueio (19), de forma que, na posição "bloqueado", a suaextremidade (28) intercepta o espaço (26) entre as mandíbulas(27a) e (27b), bloqueando a movimentação da barra detravamento (12) por ação da referida extremidade (28) contraas paredes (37a) e (37b) do alojamento em forma de rebaixofrontal (37) existente na sua extensão lateral (36). Por outrolado, na posição "livre" a extremidade (28) da alavanca debloqueio (19) se encontra fora do espaço (26), de forma que abarra de travamento (12) pode ser movimentada normalmente.
