DISPOSITIVO DE MANOBRA NO SOLO COM UM APARELHO HIDRÁULICO

Classificação IPC

Resumo técnico

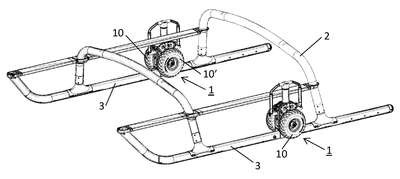

DISPOSITIVO DE MANOBRA NO SOLO COM UM APARELHOHIDRÁULICOA invenção refere-se a um dispositivo de manobra no solo (1) para suspender um esqui (3) de um trem de pouso (2) de um helicóptero, para manobrar o helicóptero no solo, compreendendo um alojamento (4) com um dispositivo de fixação (15) para o esqui (3), um aparelho hidráulico (5), assimcom uma roda externa e uma roda interna (10, 10?) em dois eixos horizontais alinhados (11) no aparelho hidráulico (5), respectivamente uma no interior e uma no exterior ao lado do esqui (3). O aparelho hidráulico (5) compreende um pistão (6) e uma haste de engate (8) com uma alavanca (9) fixada de maneira giratória. Quando a alavanca (9) é acionada, o pistão (6) do aparelho hidráulico (5) é estendido, desse modo, levanta o alojamento (4) verticalmente. A haste de engate (8) é alinhada na direção de funcionamento (L) e a alavanca (9) se estende na direção do eixo de roda (11) da roda externa (10). Adicionalmente, a alavanca (9) compreende uma seção de face derolamento (12), de modo a elevar o esqui (3) preso as duas rodas (10, 10?) com o uso do aparelho hidráulico (5) pisando repetidamente na seção de face de rolamento (12).
