SISTEMA DE INSPEÇÃO POR RADIOGRAFIA DE ISOLADORES DE COMPÓSITOS ENERGIZADOS

Classificação IPC

Resumo técnico

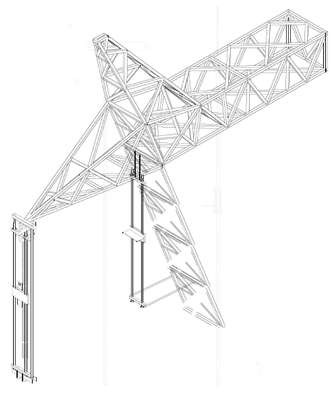

Patente de Invenção de estrutura para inspecionar por ensaios não destrutivos por radiografia a integridade de isoladores em linhas de transmissão em condições energizadas; compreendendo, na parte 1, um suporte para fonte de radiação (3) conectado a bastões guias do suporte da fonte de radiação (2) os quais são transfixados a acopladores de bastões (1), que , também, é transpassado por tirantes (4), ainda, o dito tirante (4) se prende a torre da rede de distribuição de energia elétrica. A parte inferior e afixada à lateral da torre por meio das hastes (5). Na parte 2, um suporte posicionador de detector (9) o qual se comunica a um bastão guia de detector (8) que em sua parte superior se liga a outro guia-bastão (7) o qual é transpassado pelo bastão posicionador do suporte do filme detector (14), que, ainda, passa pelo acoplador (6), que por sua vez é transfixado a ferragem do isolador pré-existente, o qual é o objeto de inspeção. Os ganchos (10), nesta parte do invento, servem para afixá-la na parte no mecanismo de sustentação do isolador na parte inferior.
