MEDIDOR DE FLUXO DO TIPO TURBINA MICROCONTROLADO BASEADO EM EFEITO HALL

Classificação IPC

Resumo técnico

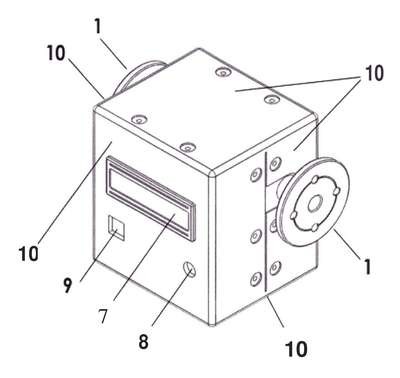

A presente invenção trata - se de um medidor de fluxo do tipo turbina convencional para líquidos, em especial para solução salina de Brometo de Lítio (LiBr). É um medidor acoplado diretamente na tubulação através de conexões flangeadas (1), o fluído que se desloca aciona uma turbina (2) que gira livremente no invólucro (3) montada axialmente dentro do medidor cuja velocidade é proporcional a velocidade de deslocamento do fluído no processo, um sensor de efeito hall W130534 7 (5) acoplado ao medidor tem seu campo magnético alterado a cada vez que uma das pás da turbina passa por ele, gerando assim um pulso elétrico que é amplificado e processado na forma de frequência ou corrente por um microcontrolador (6), interpretando este sinal, proporciona - se a visualização da vazão instantânea no indicador digital (7), bem como a sua totalização no tempo. Pelo dinamismo e robustez e todos os elementos diferenciais que o medidor proposto traz, o seu custo beneficio torna- se interessante e bastante viável tanto industrialmente como para o meio acadêmico quando levado em conta o processo de dimensionamento, construção, parte eletrônica e toda a programação envolvida.
