ALIMENTADOR AUTOMÁTICO DE PARAFUSO, COM CARTUCHO DE PARAFUSOS E RECARREGADOR DE CARTUCHO

Classificação IPC

Resumo técnico

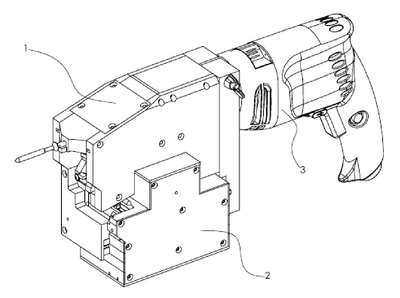

ALIMENTADOR AUTOMÁTICO DE PARAFUSO, COM CARTUCHO DE PARAFUSOS E RECARREGADOR DE CARTUCHO, para uso em trabalhos em que seja necessário fazer muitas parafusagens em curtos períodos de tempo. Alguns trabalhos, como montagem de móveis e fixação de placas de drywall, são trabalhos notadamente desconfortáveis pelo fato de que a pessoa que realiza esses trabalhos, geralmente, usa parafusadeira comum, de forma que constantemente é necessário ter uma mão livre para posicionar cada parafuso, a ser usado, no bico da parafusadeira. O alimentador(1), objeto desta patente, usa cartucho (2) de parafusos e tem mecanismo para posicionar cada parafuso no bico (141) de forma automática, usando para isso energia mecânica armazenada a partir do movimento de rotação da própria parafusadeira. O cartucho tem um conjunto de pentes horizontais e verticais de forma que os parafusos ficam dispostos em várias colunas e, através de combinações de movimentos desses pentes, se movem em uma fila sinuosa, subindo por uma coluna e descendo pelacoluna seguinte até sair pela fenda de saída (241), onde é pego pela garra (190) do alimentador (1) e levado até o bico (141).
