APERFEIÇOAMENTOS EM INTERRUPTOR MICROPROCESSADO DE PAREDE PARA AUTOMAÇÃO DE ILUMINAÇÃO DE AMBIENTES EM GERAL

Classificação IPC

Resumo técnico

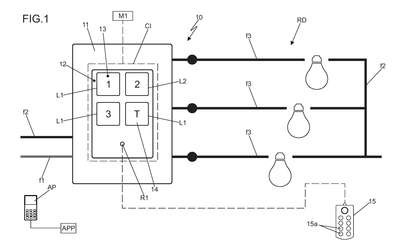

APERFEIÇOAMENTOS EM INTERRUPTOR MICROPROCESSADO DE PAREDE PARAAUTOMAÇÃO DE ILUMINAÇÃO DE AMBIENTES EM GERAL.Trata-se de interruptor (10) para automação de iluminação (IL) de ambientes (AB)em geral; dito interruptor (10) é compreendido por caixa de passagem (nãoilustrada) onde são instalados os componentes elétricos, espelho (11) e tecladofrontal (12); dito interruptor (10) recebe um circuito eletrônico (CI) integrado comreceptor comunicação (R1) infravermelho que permite o controle de iluminaçãoatravés de botões (13) do teclado frontal (12), todos, dotados de diodos emissoresde luz ? LED ? (L1) que ilumina as bordas dos ditos botões (13) e cuja ligação da redeelétrica (RD) é formada por fios (f1) de alimentação fase 127 Vac ou 220 Vac e fios(f2) de alimentação neutro, além de fios (f3) referente aos retornos das cargas aserem comandadas; para cada aperto no botão (13) é alternado o ?status? de saídade tensão para o retorno correspondente entre o energizado e desenergizado; osdiodos emissores de luz ? LED ? (L1) quando acesos indicam comutação da fase deentrada 127Vac ou 220Vac aos retornos correspondentes, enquanto que os diodosemissores de luz ? LED ? (L1) apagados indicam cargas desenergizadas; ditointerruptor (10), também, prevê botão (14) para entrada em ?Modo deprogramação? ou chamada de cenas que correspondem um acionamento conjuntode saídas associados aos retornos (f3), sendo que para cada aperto do botão (14) ointerruptor (10) alterna em conjunto o ?status? das saídas de tensão aos retornos(f3) entre energizado cena ?Bem Vindo? ou desenergizado cena ?Sair?.
