CAIXA ÓPTICA DE DERIVAÇÃO OU DE TERMINAÇÃO

Classificação IPC

Resumo técnico

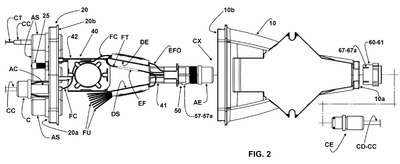

A caixa óptica (CX) compreende: uma carcaça tubular (10), tendo um extremo aberto (10b) e um extremo fechado (10a) que é provido de uma abertura de entrada (11); uma tampa (20) fixável contra o extremo aberto (10b) da carcaça (10); e uma bandeja (40) de acomodação de fibra óptica. Na abertura de entrada (11) é montado um adaptador de entrada (AE) ao qual é acoplável um conector de entrada (CE) de um cabo óptico de distribuição (CD) formado por uma ou mais fibras ópticas, e um conector de ligação (CL) de pelo menos uma extensão de fibra óptica (EFO) definida por uma fibra óptica do cabo de distribuição (CD). A bandeja (40) acomoda um dispositivo divisor de saída (DS) no qual uma fibra óptica de terminação (FT), contendo toda ou apenas uma parte desbalanceada da potência óptica da extensão de fibra óptica (EFO), é dividida, de modo balanceado ou desbalanceado, em fibras ópticas de usuário (FU), sendo a tampa (20) transpassada por adaptadores de saída (AS), cada um recebendo um conector (C) de uma respectiva fibra óptica de usuário (FU) e um conector (C) provido no extremo de um respectivo cabo terminal (CT) de usuário.
