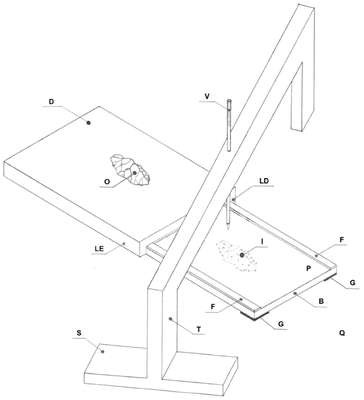

Patente de Invenção EQUIPAMENTO TECNOLÓGICO PARA TRANSPOSIÇÃO DE IMAGENS DE OBJETOS TRIDIMENSIONAIS PARA UMA SUPERFÍCIE PLANA — IPC B44F 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
EQUIPAMENTO TECNOLÓGICO PARA TRANSPOSIÇÃO DE IMAGENS DE OBJETOS TRIDIMENSIONAIS PARA UMA SUPERFÍCIE PLANA. Refere-se a um dispositivo tecnológico que conjuga as funções: possibilitar a transposição da imagem dita Vista Superior de um objeto tridimensional para uma superfície plana, por meio de pontos; e possibilitar a compreensão do conceito de projeção paralela como definida no campo de conhecimento da matemática. O equipamento configura-se um recurso auxiliar na transposição de imagens de objetos volumétricos - tridimensionais, para planos - espaços bidimensionais, assim como recurso didático, útil em atividades relacionadas às áreas de conhecimento arqueologia, botânica, entomologia, artes, design, engenharias e outras. O equipamento constitui-se de uma montagem tridimensional composta de Estrutura 1 que é constituída por duas placas planas sobrepostas e justapostas que movem-se entre si, na qual, sobre placa superior deslizante D fixa-se objeto O. A Estrutura 2 é constituída por um pórtico T que se apóia e se move sobre plano suporte qualquer Q, dotado de vareta V que se desloca verticalmente para realizar a marcação de pontos selecionados do objeto O sobre folha P.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
19/11/2024
RPI 2811
Deferimento
#9.1
06/08/2024
RPI 2796
Publicação do pedido de patente
#3.1
09/06/2020
RPI 2579
Pedido de patente depositado
#2.1
15/01/2019
RPI 2506
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180155946' em 28/11/2018 07:53 (WB)
