ARRANJO ESTRUTURAL PARA O SISTEMA DE ARREFECIMENTO DE UM VEÍCULO AUTOMOTOR E VEÍCULO DE USO RURAL OU NA CONSTRUÇÃO CIVIL

Classificação IPC

Resumo técnico

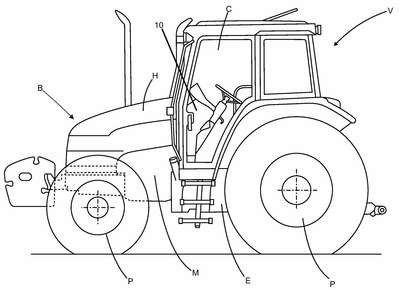

A presente invenção refere-se, de um modo geral, a um arranjo estrutural para o sistema de arrefecimento de um veículo automotor, particularmente àqueles destinados à agricultura e/ou construção civil, sendo formado por aspectos construtivos capazes de aumentar o espaço útil dentro do compartimento do motor, otimizar a eficiência dos trocadores de calor e, ainda, reduzir os custos relacionados a construção e montagem dos sistemas de arrefecimento e, consequentemente, dos veículos. Mais particularmente, o arranjo estrutural para o sistema de arrefecimento é compreendido por um radiador (S1) e um intercooler (S2), sendo que o referido intercooler (S2) é dotado de dutos de entrada (2) e saída (2?) que sustentam os elementos trocadores de calor (3) e são providos, ainda, de guias fixadoras (20), as quais são projetadas para ficarem dispostas de maneira alinhada com anteparos (10) previstos na armação estrutural (1) do referido radiador (S1), e compreende, ainda fixadores (21) que atravessam as referidas guias fixadoras (20) e são travados junto aos anteparos (10) do radiador (S1). A presente invenção trata, também de um veículo de uso rural ou na construção civil que compreende um sistema de arrefecimento cujo arranjo estrutural é conforme acima sumarizado.
