DISPOSITIVO DE SEGURANÇA APLICADO EM TOMADA ELÉTRICA

Classificação IPC

Resumo técnico

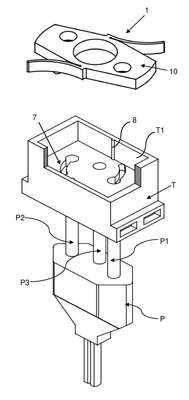

DISPOSITIVO DE SEGURANÇA APLICADO EM TOMADA ELÉTRICA A presente patente de invenção refere-se a um dispositivo de segurança aplicado em tomada elétrica, pertencente ao campo dos protetores de segurança para tomadas elétricas, mais especificamente protetores internos, para impedir o acesso aos meios elétricos, evitando acidentes por choque elétrico. O dispositivo de segurança é fabricado em corpo único em termoplástico, e compreende um conjunto de elementos de acionamento (2) que determinam o deslocamento radial ou linear do dispositivo quando da inserção e retirada de um plugue. O dispositivo também compreende um conjunto de projeções (30) e canaletas (7) as quais possuem geometrias concordantes de modo a determinar o deslocamento radial ou linear do dispositivo. Os elementos de acionamento (2) compreendem uma região curva e flexível, que se projeta para fora do corpo (10), a qual é deformada elasticamente quando do deslocamento radial ou linear do dispositivo (1). O corpo (10) compreender um meio de limitação (20) do giro do dispositivo (1) com auxílio de um meio de bloqueio (8) disposto na tomada (T), e sessões obturadoras (1a) e (1b), e modo a impedir a passagem de objetos estranhos pela tomada (T).
