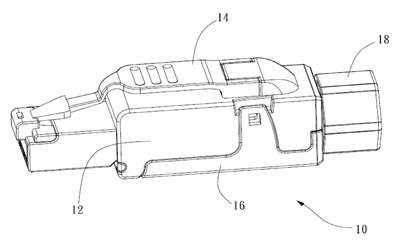

Patente de Invenção CONECTOR RJ-45 PARA APLICAÇÕES DE ALTA FREQUÊNCIA de SURTEC INDUSTRIES, INC. — IPC H01R 24/64. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONECTOR RJ 45 PARA APLICAÇÕES DE ALTA FREQUÊNCIA.A presente invenção se refere a um conector de comunicação (10), para aplicações de alta frequência, que inclui um alojamento (12,16), uma pluralidade de lâminas condutoras de contato (50) e conta-tos de deslocamento de isolamento (IDCs). Uma placa de circuito im-presso (40) possui uma pluralidade de trilhas (1,2,3,4,5,6,7) de trans-missão que conectam correspondentes lâminas e contatos de desloca-mento de isolamento (IDCs). O conector (10) possui um acoplamento maior (M1) incluindo acoplamento entre as lâminas. A placa PCB inclui adicionalmente um arranjo de acoplamento (C) de compensação que proporciona um menor acoplamento, conforme comparado ao acopla-mento maior (M1). O acoplamento de compensação é não maior do que uma metade do acoplamento maior (M1), e possui uma polaridade dife-rente daquela do acoplamento maior (M1). O acoplamento de compen-sação é conectado a um conjunto de trilhas (1,2,3,4,5,6,7) de transmis-são em uma localização entre o acoplamento maior (M1) e os contatos de deslocamento de isolamento (IDCs).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
31/01/2023
RPI 2717
Parecer de pré-exame
#6.23
13/09/2022
RPI 2697
Publicação do pedido de patente
#3.1
18/06/2019
RPI 2528
Pedido de patente depositado
#2.1
28/05/2019
RPI 2525
Exigência - art. 21 da LPI
#2.5
26/03/2019
RPI 2516
15.30
Anulada a publicação código 15.21 na RPI nº 2500 de 04/12/2018 por ter sido indevida.
02/01/2019
RPI 2504
15.30
Anulada a publicação código 15.21 na RPI nº 2502 de 18/12/2018 por ter sido indevida.
26/12/2018
RPI 2503
Anulação de numeração
#15.21
Pedido com Numeração Anulada tendo em vista falta de pagamento da Guia de Recolhimento da União relativa ao serviço solicitado, conforme Art. 19 da Lei 9279/96 e Art. 2º da Instrução Normativa 31/2013.
18/12/2018
RPI 2502
Anulação de numeração
#15.21
Pedido com Numeração Anulada tendo em vista falta de pagamento ou pagamento posterior à data de protocolo da Guia de Recolhimento da União relativa ao serviço solicitado
04/12/2018
RPI 2500
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180151147' em 13/11/2018 14:20 (WB)
