CONJUNTO DE MECANISMOS PARA ESTILETE E SUA MONTAGEM, COM SISTEMA DE ARMAÇÃO DA LÂMINA E MOVIMENTO AUTORETRÁTIL

Classificação IPC

Resumo técnico

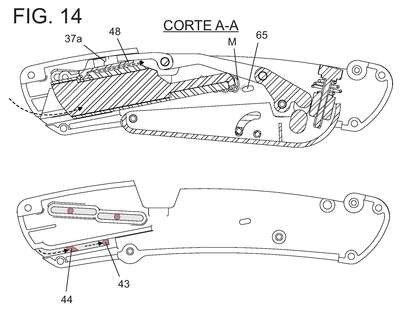

CONJUNTO DE MECANISMOS PARA ESTILETE E SUA MONTAGEM, COM SISTEMA DE ARMAÇÃO DA LÂMINA E MOVIMENTO AUTORETRÁTIL Para proporcionar, mesmo que esteja pressionado o mecanismo de acionamento (A) de um estilete (E), que a lâmina de corte (54) se mantenha recolhida ao terminar a pressão imposta contra o substrato. Para tanto, o estilete (E) recebe o mecanismo de acionamento (A) trabalhando em conjunto com um mecanismo basculante (D) e um mecanismo deslizante (D) para a lâmina de corte (54), todos interligados entre si, mancalizados e guiados entre as partes bipartidas das pegas (56) e (57). Após pressionado o mecanismo acionador comprime uma mola bicônica (12) ao mesmo tempo em que expande uma segunda mola (M) helicoidal após o movimento de um came (24) do mecanismo basculante (B), empurrando o mecanismo deslizante (D). Nessa condição, através de guias (61), eixos (36) e (39) de um suporte articulador (33) mantêm a lâmina (54) em posição de corte. Ao ser imposta a pressão de no substrato o conjunto de mecanismos é destravado, porém, mantendo a lâmina de corte (54) em posição para o corte. Acabado o corte, desfeita a pressão, a lâmina de corte (54) é recolhida automaticamente evitando que o usuário se machuque.
