MECANISMO DE INTERLIGAÇÃO, SUSTENTAÇÃO E ESTERÇAMENTO DO CUBO DE RODA EM EIXO VEICULAR APLICÁVEL EM TRATORES, MÁQUINAS E IMPLEMENTOS AGRÍCOLAS

Classificação IPC

Resumo técnico

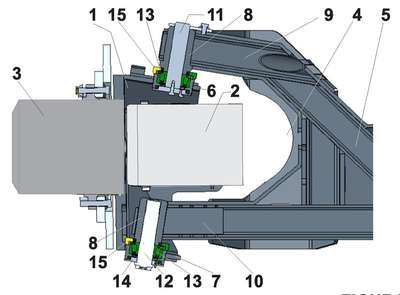

RESUMOMECANISMO DE INTERLIGAÇÃO, SUSTENTAÇÃO E ESTERÇA-MENTO DO CUBO DE RODA EM EIXO VEICULAR APLICÁVEL EM TRATORES, MÁQUINAS E IMPLEMENTOS AGRÍCOLAS O invento trata de modalidade de mecanismo de interligação, sustentação e esterçamento do cubo de roda em eixo veicular aplicável em tratores, máquinas e implementos agrícolas, objetivando a que este cubo de roda, a partir de apoios projetados e estruturados no sentido da carga sobre ele incidente, advinda do peso do implemento, tenha uma melhor distribuição desta carga. O invento revela um cubo de roda (1) com bases de apoio (6 e 7), nas quais são instaladas buchas (8) previstas nas extremidades dos braços superior (9) e inferior (10) da abertura com perfil C (4) do eixo veicular (5), numa configuração estrutural transpassada com dois pontos de apoio da carga, alinhadas e apoiadas no sentido de atuação da carga do implemento, sendo a solidarização realizada, respectivamente, por intermédio de pino mestre superior (11) ? montado de cima para baixo ? e pino mestre inferior (12) ? montado de baixo para cima ? que são integrados solidariamente a rolamentos cônicos de esterçamento (13) previstos nas bases de apoio (6 e 7) do cubo de roda (1), sendo providos de tampas calço (14) e vedados por retentores com capa de apoio (15).
