DISPOSITIVO DE FIXAÇÃO DE ARCOS DE BARRAS DE TURBULÊNCIA

Classificação IPC

Resumo técnico

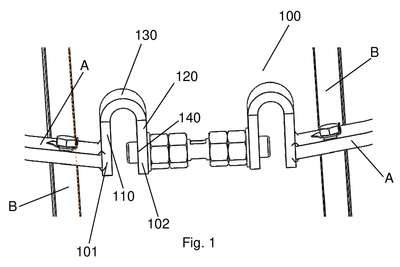

O objeto desenvolvido consiste de uma conexão para segmentos de arcos de barra de turbulência que visam a união dos segmentos de arco, para formar o arco que dá sustentação às barras de turbulência. Estes segmentos precisam conferir confiabilidade de conexão, e rigidez de fixação das barras de turbulência, porém sem ocasionar a deformação da camisa do cilindro secador de papel. A conexão aqui revelada, é fixada nas duas extremidade do segmento de arco, e possui formato preferencialmente parabólico, ou similar, de modo que em uma de suas extremidades é fixado o segmento de arco, e na outra se conecta um regulador, que pode ser uma barra roscada com porcas, de modo à permitir a união das extremidades da barra na mesma direção e posição das extremidades do segmento de arco, deste modo, quando ocorre o aperto dos reguladores, não há deformação no arco formado pelo segmento, pois a deformação acontece apenas na região da conexão, e os segmentos de arco, apenas comprimem ou expandem sempre no formato circular, conforme o aperto aplicado nos reguladores.
