BOMBA DE DIAFRAGMA COM UM CONTROLE DE POSIÇÃO DE DIAFRAGMA FUNCIONALMENTE SEGURO

Classificação IPC

Prioridades unionistas

Resumo técnico

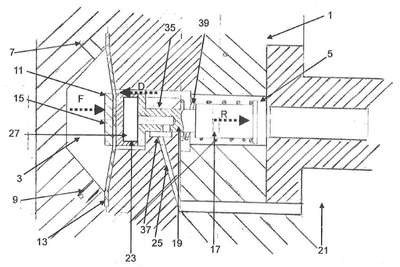

A presente invenção se refere a uma bomba de diafragma (1) que tem uma câmara de distribuição (3) e uma câmara de trabalho (5), em que a câmara de trabalho pode ser ou é preenchida com um fluido hidráulico e é conectada de modo operacional a um dispositivo de geração de pressão para aplicar uma pressão oscilante ao fluido hidráulico, que compreende adicionalmente um diafragma (11) que tem pelo menos uma camada de diafragma (13) e um núcleo de diafragma (15), que separa a câmara de distribuição (3) e a câmara de trabalho (5) uma da outra, em que o diafragma (11) é ou pode ser conectado de modo operacional a um dispositivo de retorno de diafragma (17) que compreende um tirante (19), que aplica ou pode aplicar uma força de retorno sobre o diafragma (11) na direção da posição de curso de sucção, e que compreende adicionalmente uma câmara de armazenamento (21) para reter o fluido hidráulico, e em que a câmara de trabalho (5) e a câmara de armazenamento (21) são conectadas uma à outra por meio de um canal de fluxo de retorno (25) fechado por meio de um elemento de fechamento (23, 23'), e em que o elemento de fechamento (23, 23') é conectado de modo operacional ao núcleo de diafragma (15) e ao dispositivo de retorno de diafragma (17), de modo que a força de retorno e uma força de pressão que se contrapõe à força de retorno como resultado da pressão de fluido na câmara de trabalho (5) atuem sobre o elemento de fechamento (23, 23'), e em que, quando uma força de gatilho predeterminada é excedida como uma soma da força de retorno e da força de pressão sobre o elemento de fechamento (23, 23'), o canal de fluxo de retorno (25) é aberto.
