INSTALAÇÃO FOTOVOLTAICA PARA RASTREADORES SOLARES UTILIZANDO UMA CONFIGURAÇÃO DE CHICOTE DE CABOS DO TIPO “CONECTAR E USAR"

Classificação IPC

Resumo técnico

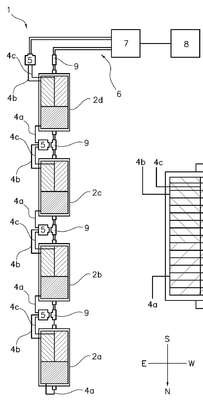

OTIMIZAÇÃO DE CABEAMENTO FOTOVOLTAICO PARA RASTREADORES SOLARES UTILIZANDO UMA CONFIGURAÇÃO DE CHICOTE DE CABOS DO TIPO "CONECTAR E USAR É descrita uma configuração de chicote de cabos para uma instalação fotovoltaica, FV, incluindo uma pluralidade de rastreadores solares (2a, 2b, 2c, 2d) dispostos em fileiras em uma direção N-S, com cada rastreador solar (2a, 2b, 2c, 2d) compreendendo uma pluralidade de módulos fotovoltaicos (3) e uma caixa de comutação (7) ou um inversor (8), e cada configuração de chicote de cabos compreendendo uma pluralidade de conjuntos de saída (4a, 4b, 4c) para cada rastreador solar (2a, 2b, 2c, 2d), um cabo tronco (6), e um ou mais dispositivos conectores (9) para conectar a citada pluralidade de conjuntos (4a, 4b, 4c) e o referido cabo tronco (6). Cada rastreador solar (2a, 2b, 2c, 2d) está associado a uma caixa de fusíveis (5) tendo uma pluralidade de entradas de conexão, e a referida caixa de fusíveis (5) possui um único cabo ou conector de saída conectado ao cabo tronco (6) através do uso do dito dispositivo conector (9).
