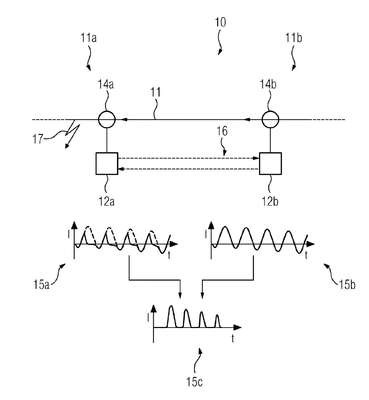

Patente de Invenção MÉTODO DE PROTEÇÃO DIFERENCIAL, DISPOSITIVO PROTETOR DIFERENCIAL E SISTEMA PROTETOR DIFERENCIAL — IPC G01R 19/165. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 12/09/2023 e em vigor até 10/08/2038. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:10/08/2038
Última movimentação publicada pelo INPI: 12/09/2023. Atualizamos a cada nova RPI, publicada semanalmente.
A presente invenção refere-se a método de proteção diferencial para monitorar uma linha (11) de rede de distribuição de energia elétrica, em cujo método: sinais de corrente são gerados nas extremidades (11a, 11b) da linha (11) usando transformadores de corrente indutivos (14a, 14b), cujos sinais de corrente são proporcionais à corrente que escoa na respectiva extremidade (11a, 11b); para cada extremidade (11a, 11b), os valores de medida de corrente são formados do respectivo sinal de corrente usando dispositivos de medida, cujos valores de medida de corrente indicam perfil da corrente escoando nas respectivas extremidades (11a, 11b); respectivo valor de carga é determinado dos valores de medida de corrente; os valores de todas as extremidades (11a, 11b) são somados com o sinal matemático correto, de modo a formar soma de carga; e sinal de falha, que indica falha interna na linha (11), é gerado quando a soma de carga excede valor-limite de carga. Para que seja possível executar proteção diferencial de linha em modo simples, o mais seguro possível, mesmo no caso de saturação de transformador de corrente, propôs-se que, quando presente a saturação do transformador , valor de carga estimado é determinado usando o dispositivo de medida correspondente, e o valor estimado é aplicado à soma de carga. Refere-se também a dispositivo e sistema protetor diferencial.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 10/08/2018, observadas as condições legais
12/09/2023
RPI 2749
Deferimento
#9.1
04/07/2023
RPI 2739
Parecer de pré-exame
#6.23
06/09/2022
RPI 2696
Publicação do pedido de patente
#3.1
19/03/2019
RPI 2515
Pedido de patente depositado
#2.1
06/11/2018
RPI 2496
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180069802' em 10/08/2018 13:56 (WB)
