CONJUNTO DE MÓDULOS E MÉTODO DE MONTAGEM DE RADIADOR PARA SISTEMA DE REFRIGERAÇÃO

Classificação IPC

Resumo técnico

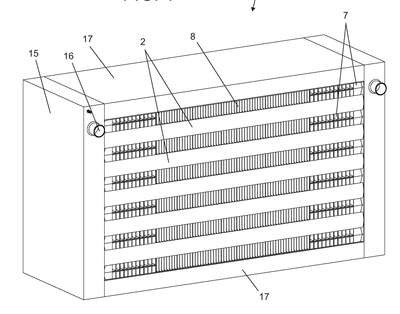

CONJUNTO DE MÓDULOS E MÉTODO DE MONTAGEM DERADIADOR PARA SISTEMA DE REFRIGERAÇÃOUm radiador (R) formado por módulos (M) compostos, cada qual, por conduto (1) delimitado por bordas laterais de batente (2) e, em determinado ponto de seu corpo, rebaixo maciço (3) vazado por furos oblongos (4) e padrão de aletas longitudinais (6) nas faces internas (5) de suas aberturas. Sobre as superfícies do conduto (1) são posicionados jogos de aletas retas transversais (7), entremeadas or uma chapa deformada em padrão senoidal, configurando aletas onduladas (8) dotada de recortes (9) passantes, coincidentes com os furos oblongos (4), onde são inseridos espaçadores (10). Assim, esse módulo (M) receberá a sobreposição de outras unidades de módulo (M), formando um bloco (B) que será transpassado por tirantes (11) roscados através dos furos oblongos (4) e dos recortes (9) passantes e seus espaçadores (10), recebendo porcas (12) nas suas extremidades superior e inferior, fixando seus módulos e ocasionando leve deformação na área central das curvaturas (C) das aletas onduladas (8), permitindo uma melhor área de contato entre estas e os condutos (1) sem a necessidade de soldadura.
