IGNITOR TIPO CARTUCHO PARA MOTOR FOGUETE DE PROPELENTE SÓLIDO

Classificação IPC

Resumo técnico

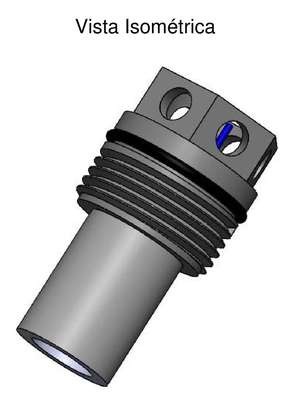

IGNITOR TIPO CARTUCHO PARA MOTOR FOGUETE DEPROPELENTE SÓLIDOO ignitor aqui descrito foi concebido para uso em motores foguete de propelente sólido comumente projetados e operados por grupos amadores de estudos em propulsão e aerodinâmica de foguetes. Suas principais características são a adição de pouca massa extra ao veículo e a segurança por iniciar a combustão sem a necessidade de passar os fios do ignitor elétrico pela tubeira do motor. O ignitor é um conjunto formado por cinco peças. Sua função é iniciar rapidamente a pressurização do motor, suportar a pressão da câmara de combustão do motor foguete, vedar os gases quentes produzidos pela combustão e permitir a passagem estanque dos fios condutores do ignitor elétrico que iniciarão a combustão no motor. A vedação entre o corpo do cartucho e a tampa do motor é feita por um anel ?O? (3). A câmara iniciadora (4) é um tubo roscado no cartucho (1). Suas funções são: formar o volume onde ocorrerá a ignição de uma carga de pólvora (5) e projetar a deflagração na direção da área exposta do grão propelente que está na câmara de combustão do motor. Usa-se bissulfeto de molibdênio como lubrificante sólido entre as duas partes rosqueadas. O ignitor elétrico (2) é responsável por iniciar a combustão da carga de pólvora (5). Quando a corrente aquece o filamento, o fósforo depositado na extremidade do ignitor elétrico (2) inflama provocando a combustão da carga de pólvora (5) que por sua vez provoca o início da combustão do grão propelente (em geral nitrato de potássio de sacarose) de maneira uniforme, em toda sua área de queima do motor.
