SISTEMA DE PRECISÃO PARA MONTAGEM, FIXAÇÃO E PROTEÇÃO DE SENSORES DE DEFORMAÇÃO PARA MONITORAMENTO DA INTEGRIDADE DE ESTRUTURAS MARÍTIMAS TUBULARES E MÉTODO DE MONTAGEM DO DITO SISTEMA

Classificação IPC

Resumo técnico

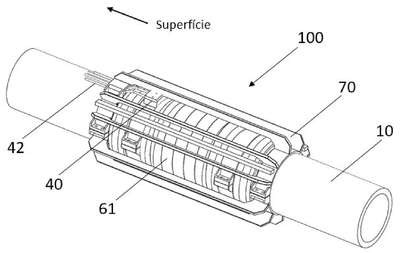

SISTEMA DE PRECISÃO PARA MONTAGEM, FIXAÇÃO EPROTEÇÃO DE SENSORES DE DEFORMAÇÃO PARAMONITORAMENTO DA INTEGRIDADE DE ESTRUTURASMARÍTIMAS TUBULARES E MÉTODO DE MONTAGEM DO DITOSISTEMAÉ descrito um sistema de precisão para montagem, fixação e proteção de sensores de deformação para monitoramento da integridade de estruturas marítimas tubulares para ser instalado nas ditas estruturas antes da operação. Os elementos do sistema (100) são montados em torno de uma estrutura marítima tubular (10) e compreendem: gabarito (20) dotado de encaixes (23) para os sensores de deformação, alojamento (22) para o direcionamento do cabeamento e recortes (21a); camada ou fita de vedação (60, 60a, 60b) para prover vedação e estanqueidade aos sensores instalados no gabarito (20) e à estrutura (10); mordedores (30, 30a) para promover adesão melhorada aos respectivos revestimentos de proteção externo (61, 61a, 61b) e interno (60, 60a, 60b) dos sensores; caixa (40) de penetradores, para alojamento dos tubings (42) destinados a transmitir as medições dos sensores até a superfície; e proteção mecânica externa (70), dotada de aletas (71), barra de proteção catódica (73) e alojamento (74) para passagem dos tubings (42). O método de montagem do sistema (100) em torno da estrutura marítima (10) também é descrito.
