RALO ANTI-INSETO

Classificação IPC

Resumo técnico

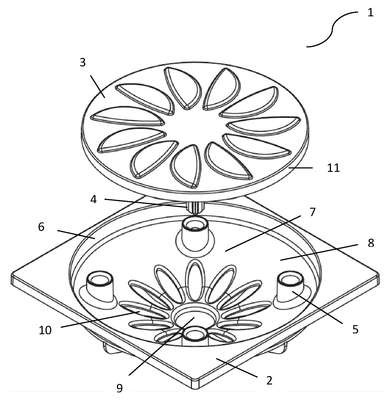

?RALO ANTI-INSETO?, formado por uma base(2) e uma tampa circular superiormente fechada(3), unidas solidariamente por encaixes removíveis macho(4) e fêmea(5), de modo que dita base(2) tenha um rebaixo circular(6), o qual é seguido por uma porção afunilada(7) que, por sua vez, possui, superiormente, uma seção lisa(8) e, inferiormente, um furo central(9) contornado por diversos rasgos ovais(10), sendo o raio do dito rebaixo(6), levemente maior que o raio externo(11) da tampa(3), definindo um espaçamento(12) entre estes, o qual fará com que as águas servidas adentrarem no ralo(1), passando pela porção afunilada(7) e saindo nos rasgos(10) e furo(9) ; já a tampa(3) possui, inferiormente, barreiras anti-inseto(13), formadas por fileiras de ressaltos curvilíneos, dispostos radialmente em espaçamento(14) mínimo para a boa passagem de água, sempre com sua parte côncava(15) voltada ao centro do ralo(9), fazendo com que o fluxo de água não seja obstruído, nem haja perda de cargas ; ademais, cada espaçamento(14) é terminante na parte côncava(15) dos ressaltos(13) da fileira posterior, conformando nestes um labirinto(16), que frustra ou dificulta, de forma eficaz, a saída de insetos e afins.
