MECANISMO EMPILHADOR DE COPOS PLÁSTICOS DESCARTÁVEIS

Classificação IPC

Resumo técnico

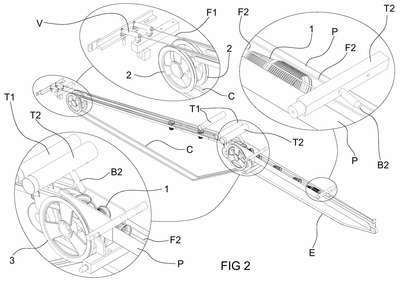

Apresenta um mecanismo que integra uma termoformadora para copos plásticos descartáveis, sendo que, o referido mecanismo realiza o empilhamento dos referidos copos após a sua termoformagem. O presente mecanismo se destaca pelo fato de que na caixa receptora (R) é montada uma pluralidade de correia (C) dispostas paralelamente entre si, constituindo raias; sendo que, sob o segmento superior de cada correia (C) é montada uma guia (G) com formato de uma calha, e sendo que, ligeiramente acima de cada correia (C) é esticado paralelamente um fio (F1), cuja extremidade à montante é montada num dispositivo vibrador (V), que transmite vibração ao referido fio (F1); e sendo que, após a caixa receptora (R), no conjunto empilhador (M), cada raia é delimitada por duas placas (P) dispostas paralelamente entre si; sendo que, entre cada par de placas (P) é montada uma esteira transportadora (E), e sendo que, acima das placas (P) é esticado horizontalmente um par de fios (F2) paralelos entre si. Também, acima das Raias são dispostos transversalmente tubos de distribuição de ar comprimido, sendo dois tubos (T1) sobre a região da caixa receptora (R), e dois tubos (T2) sobre a região do conjunto empilhador (M). E sendo que os referidos tubos (T1) e (T2) são dotados de respectivos Bicos (B1) e (B2), através dos quais o ar comprimido é expulso; de modo que, os bicos (B1) dos tubos (T1) sopram sobre as Raias no sentido à montante, enquanto que os bicos (B2) dos tubos (T2) sopram sobre as raias no sentido à jusante, de modo que o fluxo de ar percorra horizontalmente ? levemente enviesado ? ao longo de toda a Raia.
