SISTEMA DE ALIMENTAÇÃO DE ENERGIA PARA AUTOMATIZADOR DE PORTÃO

Classificação IPC

Resumo técnico

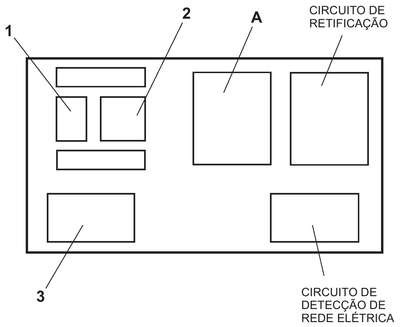

SISTEMA DE ALIMENTAÇÃO DE ENERGIA PARAAUTOMATIZADOR DE PORTÃOTrata-se a presente patente de invenção, de um sistema de alimentação de energia (Nobreack) para automatizador de portão, particularmente de portão VDC de alta tensão, pertencente ao setor técnico de eletrônica, mais especificamente, trata-se de um sistema de alimentação de energia dotado de 1 ou 2 baterias para automatizador de portão provido de motor DC de alta tensão, mantendo o automatizador em funcionamento com a falta de energia.O sistema compreende um controlador de PWM ou microcontrolador (1) que gera a frequência de chaveamento e o ?duty-cycle?, controlando a corrente primária do transformador de acordo com a tensão do secundário e chaveia a entrada de 2 drivers chaveando os 4 ?Mosfets? ou IGBT que estão diretamente ligados no primário do transformador de ferrite (2), que por sua vez converte da baixa tensão para a alta tensão da bateria (3), a qual é dotada ainda de um carregador que a mantém com carga plena no retorno da energia elétrica, sendo retificada por diodos e filtrado por capacitadores tendo uma tensão DC que é diretamente ligado a entrada de energia do automatizador de portão (A).
