DISPOSITIVO PARA CERCA DE SEGURANÇA, COM SISTEMA DE MONTAGEM, CALIBRAGEM E DETECÇÃO DE VIOLAÇÃO COM ALERTA VISUAL E SONORO

Classificação IPC

Resumo técnico

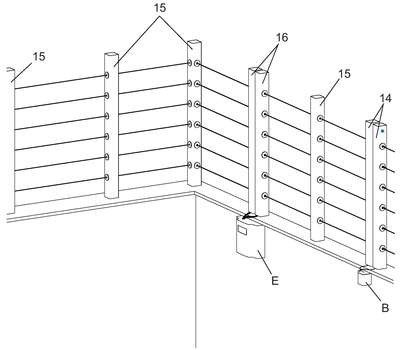

DISPOSITIVO PARA CERCA DE SEGURANÇA, COM SISTEMA DE MONTAGEM, CALIBRAGEM E DETECÇÃO DE VIOLAÇÃO COM ALERTA VISUAL E SONOROPara detecção efetiva de violação ou alteração em sistema de cerca de proteção, eletrificada ou não. Para tanto um dispositivo base (1a) com placa de circui to impresso (P) ligada a um par comutadores (6) e (7) com hastes atuadoras faceadas ao longo de uma lâmina-mola (8) em ?V?, em cuja extremidade é fixado espaçador (10) dotado de jogo de porca e contra-porca (12) é interligado por conectores macho-fêmea a unidades de dispositivos intermediários (1b) e dispositivo superior (1c), o quais são introduzidos em várias unidades em uma haste primária (14) expondo suas porcas e ontraporcas (12) onde são amarradas as pontas de correspondentes fios (F), estendidos através das hastes secundárias (15) até fixação na haste terminal (16), quando é feita a calibragem, tencionando a lâmina mola (8) de seu respectivo dispositivo (1a), (1b) ou (1c), mantendo a haste atuadora do comutador (6) pressionada contra o seu botão acionador e a haste atuadora do comutador (7) afastada de seu botão acionador, indicando situação normal de calibragem do sistema pelo LED (L). A ponta livre de cada um dos fios (F) pode ser ligada a uma eletrificadora (E). Quando do deslocandointencional de seus fios (F), é repuxado o espaçador (10) do segmento laminar (8a) da lâmina-mola, acionando o botão acionador do comutador (6). Quando do corte do fio (F), o segmento laminar(8a) retorna, acionando o comutador (7), alterando a coloração do LED (L) e ativando o alarme.
