SISTEMA DE INJEÇÃO DE PRODUTOS QUÍMICOS LÍQUIDOS EM COLUNA DE PRODUÇÃO

Classificação IPC

Resumo técnico

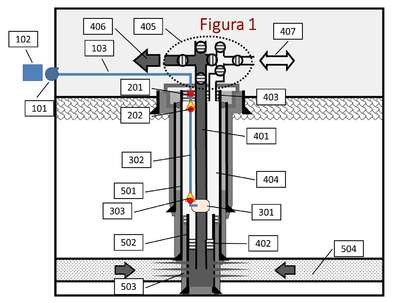

Um sistema de injeção de produtos químicos (SIPQ) composto de três elementos: Linha de injeção de produtos químicos (LIPQ) que é a mesma linha usada atualmente; Mandril de injeção de produtos químicos (MIPQ) que é o mesmo mandril usado atualmente, só que instalado em posição invertida (de cabeça para baixo) da posição atual para poder criar o selo hidráulico com o próprio líquido (produtos químicos) contido em LIPQ; e uma válvula de injeção química (VIPQ) que agora não é mais uma válvula de retenção, mas composta de três subsistemas interligados por um eixo rotativo comum: Componente A (303A da figura 6) de VIPQ que é uma bomba de deslocamento positivo rotacional (BDP) que tem como a entrada, a LIPQ que vem da bomba dosadora de superfície e como a saída, a LIPQ que vai para MIPQ, fazendo a função de válvula fechada quando o eixo está travado e de dosador de injeção de produtos químicos quando o eixo estiver girando restrito pelo freio hidrodinâmico (componente B, 303B da figura 6); Componente B (303B da figura 6) de VIPQ que é composto por um BDP, um restritor de vazão e uma válvula de retenção em circuito fechado fazendo as funções de freio e catraca hidrodinâmicos para controlar a rotação do eixo e só permitir a rotação do eixo em um sentido, evitando o refluxo de fluido (gás e óleo) da coluna de produção (COP) para LIPQ; e Componente C (303C da figura 6) que trava o eixo do conjunto VIPQ, fazendo a função de válvula de segurança para LIPQ, fechando a VIPQ até que a pressão de abertura seja aplicada na superfície.
