DISPOSITIVO ELETROMECÂNICO MICROCONTROLADO DE INSTALAÇÃO EM LINHA PARA DETECÇÃO E LOCALIZAÇÃO DAS ÁREAS DE PERDA DE TENSIONAMENTO MECÂNICO DAS FIBRAS EM PROCESSOS DE FABRICAÇÃO DE TECIDOS EM ALTA VELOCIDADE E SISTEMA PARA DETECÇÃO E LOCALIZAÇÃO DAS ÁREAS DE PERDA

Classificação IPC

Resumo técnico

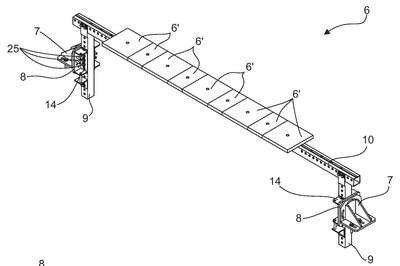

DISPOSITIVO ELETROMECÂNICO MICROCONTROLADO DEINSTALAÇÃO EM LINHA PARA DETECÇÃO E LOCALIZAÇÃO DASÁREAS DE PERDA DE TENSIONAMENTO MECÂNICO DASFIBRAS EM PROCESSOS DE FABRICAÇÃO DE TECIDOS EMALTA VELOCIDADE E SISTEMA PARA DETECÇÃO ELOCALIZAÇÃO DAS ÁREAS DE PERDA. Trata a presente solicitação de Patente de Invenção de um dispositivo eletromecânico microcontrolado a ser instalado em linha para detecção e localização de perda detensionamento mecânico das fibras, particularmente em processos de fabricação detecidos em alta velocidade. Seu campo de aplicação se volta à indústria de tecidos. Ainvenção compreende uma estrutura mecânica (1) de fixação diretamente na linha defabricação de tecidos (T), submetidos à alta velocidade de deslocamento e à altatensão mecânica, dita estrutura mecânica (1) equipada com sistema eletrônico commicrocontrolador (2) ou com uma unidade central de processamento (UCP), além deum conjunto de placas (6) onde as placas (6?) são dispostas lado a lado e em linhas, naseção transversal do tecido (T) em movimento. Cada placa (6?) e respectiva célula decarga (21), baseada em sensor do tipo ?strain-gauge?, é deformada longitudinalmentedevido à pressão mecânica exercida pelo tecido (T), registrando a ocorrência e alocalização deste tensionamento.
