FILTRO CONDENSADOR AUTOMÁTICO APLICADO EM LINHAS OU SISTEMAS PNEUMÁTICOS

Classificação IPC

Resumo técnico

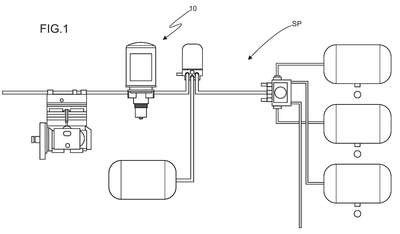

FILTRO CONDENSADOR AUTOMÁTICO APLICADO EM LINHAS OU SISTEMAS PNEUMÁTICOSTrata-se de filtro condensador (10) do tipo utilizado em linhas ou sistemas pneumáticos (SP) previstos em veículos comerciais como ônibus e caminhões e linhas pneumáticas de indústrias, oficinas, consultórios médicos e odontológicos ou outros que necessitem de ar isento de contaminantes; dito filtro condensador (10) é compreendido por um refil descartável pós saturação (20) para a filtragem do ar comprimido (AR) montado numa conexão base (30) confeccionada em alumínio e de formato em T configurando um par de ramificações tubulares roscadas (30A) e (30B) para a conexão de engates rápidos (C1)/(C2) e respectivas tubulações (T1)/(T2) de linhas/sistemas pneumáticos (SP) alinhadas com eixo transversal (E1) e ramificação tubular (30C) alinhada com eixo longitudinal (E2) para a conexão de unidade de descarga automática (50) dos contaminantes aerossóis (ac) através de eletro/eletrônica blindada de comando (51) temporizada e monitorada pela previsão de um diodo emissor de luz (53) LED, bicolor e válvula solenoide (40) de 24VCC;
