CONFIGURAÇÃO CONSTRUTIVA EM DISPOSITIVO DE MEDIÇÃO DAS CARACTERÍSTICAS DO VENTO

Classificação IPC

Resumo técnico

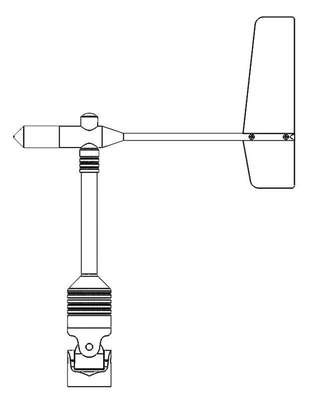

?CONFIGURAÇÃO CONSTRUTIVA EM DISPOSITIVO DE MEDIÇÃO DAS CARACTERISTICAS DO VENTO? refere-se a uma disposição construtiva aplicada em equipamento de medição das características do vento, como por exemplo, velocidade e direção. Dito dispositivo apresenta corpo principal alongado, que prevê pelo menos uma haste próxima à sua extremidade superior, onde são fixados os anemômetros ou anemoscópios - dispositivos de medição das características do vento, tanto pás côncavas dispostas com seu eixo de centro perpendicular ao eixo de centro do corpo principal, quanto bandeira plana disposta paralela ao eixo do corpo central; onde dito corpo principal prevê acelerômetro disposto no corpo do anemômetro com função de medir a inclinação em tempo real, em relação ao plano onde está fixado. A disposição de um atuador mecânico acionado por um controlador que agirá sobre a base do anemômetro regulando sua inclinação em torno dos eixos X Y e Z. O acionamento do atuador será dado por regulagem da sensibilidade do controlador ou do atuador ou por atuação periódica. O controlador além de acionar o atuador envia os dados informacionais de correção - temperatura, umidade relativa do ar e pressão atmosférica - para a porta de comunicação que pode ser conectada a uma PCD (Plataforma de Coleta de Dados) e que pode calcular e corrigir as medições considerando a densidade do ar e/ou demais parâmetros.
