APERFEIÇOAMENTO EM MOLA DE PISO PARA PORTAS

Classificação IPC

Resumo técnico

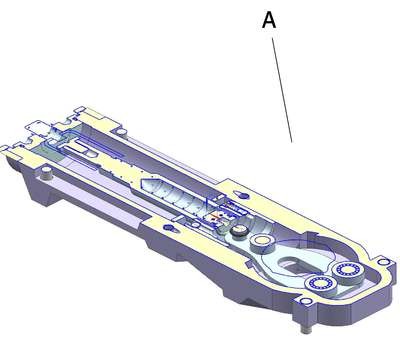

?APERFEIÇOAMENTO EM MOLA DE PISO PARA PORTAS?.O presente privilégio de invenção refere-se a uma nova disposição construtiva aplicada em mola de piso para portas com câmara de óleo isolada, fora da região de interferência com a ferragem da porta, dando assim segurança no funcionamento e evitando vazamentos. O objetivo do presente privilégio de invenção compreende um corpo seco (1) que abriga o mecanismo do eixo da mola (2) ou ferragem da porta, de onde parte o eixo (3) transpassando a câmara (4) que abriga e isola o óleo em seu interior. A câmara (4) tem em sua construção duas válvulas de regulagem de fluxo (6a) e (6b), por onde se faz a regulagem de velocidade da mola para abertura e fechamento da porta. O eixo possui um êmbolo interno (7), que trabalha internamente da câmara (4), separando o óleo em duas regiões, conforme a mola trabalha, o eixo da mola (2) faz seu movimento longitudinal em relação a câmara (4), isolados pelas vedações (5a) e (5b), levando o óleo de uma região a outra, passando pelas restrições das válvulas de regulagem (6), fazendo assim a mola abrir rápida ou lentamente conforme regulado.
