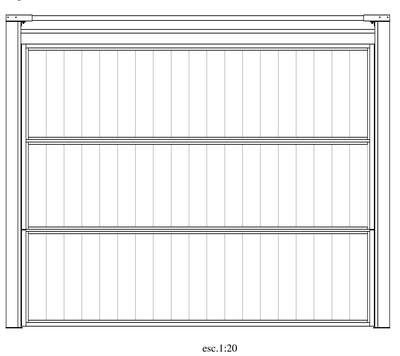

Patente de Invenção PORTÃO DE GARAGEM DE ABERTURA VERTICAL E DOBRÁVEL — IPC E05D 15/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 25/04/2018, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
PORTÃO DE GARAGEM DE ABERTURA VERTICAL E DOBRÁVEL. A presente invenção descreve o Portão de Garagem de Abertura Vertical e Dobrável que se destina ao fechamento de garagem em residências, condomínios e acessos em geral de veículos e argas, foi desenvolvido para ser instalado em locais onde as entradas e saídas de veículos estão diretamente nas calçadas, caracterizado por ser dobrável com três movimentos simultâneos, as colunas (2) juntamente com a travessa (7) forma a estrutura fixa onde são fixados os componentes móveis do portão, o conjunto móvel e estabilizado pelas barras (8) que são presas as colunas por meio dos mancais (26) e sustenta o suporte articulado (10) acoplando as juntas articuladas (27), o quadro articulado e montado com o tubo quadrado (18) formando um quadro contra torção, para dobrar, o suporte articulado conta com as dobradiças (24) e acionado pelas hastes (9) que através das ponteiras móveis (14) são acopladas as barras (8), todo o conjunto conta com o eixo (16), que acoplado a os mancais móveis (11) que estão presos aos cabos de aço (12) que interligam os contra pesos (4) por meio das roldanas (15) que sustenta o portão e faz os movimentos de giro e elevação acionado pelo motor (1), os contra pesos adicionais (5) estão em forma de pendulo, preso pelas correntes (13) para compensar a variação da carga durante o percurso do portão, a folha do portão tem estrutura montada com tubos quadrados e retangulares, todos encaixados a 90º (19, 20, 21, 22 e 23) e para dobrar tem as dobradiças(17), o portão se abre e quando retorna a posição de fechado encaixa na trava (3) que mantem o portão fechado.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
19/10/2021
RPI 2650
Arquivamento - Art. 33 da LPI
#11.1
03/08/2021
RPI 2639
Publicação antecipada
#3.2
19/03/2019
RPI 2515
Pedido de patente depositado
#2.1
08/01/2019
RPI 2505
Exigência - art. 21 da LPI
#2.5
11/12/2018
RPI 2501
15.7
Referente à petição 020180051348 de 24/10/2018 e 870180145433 de 29/10/2018 em virtude do disposto no Art. 219 Inciso II da LPI.
