Patente de Invenção CARCAÇA DE VOLUTA PARA BOMBA CENTRÍFUGA E BOMBA CENTRÍFUGA de SULZER MANAGEMENT AG — IPC F04D 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 10/04/2018, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

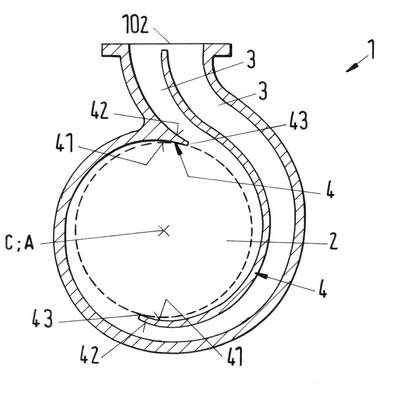

Carcaça de voluta para bomba centrífuga constituída de carcaça de voluta com eixo central (C) que define direção axial (A), câmara de voluta (2) para receber rotor (103) para girar em torno da direção axial (A), passagem de saída (3) para descarregar fluido e primeiro talha-mar (4) para direcionar o fluido para a saída (3), onde o talha-mar (4) compreende superfície interna (41) voltada para o eixo central (C), superfície externa (42) voltada para fora do eixo central (C) e bordo de ataque (43) que une as superfícies interna e externa (41, 42), onde o talha-mar (4) possui contorno transversal (44) em plano médio perpendicular à direção axial (A), o contorno transversal (44) compreendendo ponto de partida de talha-mar (CS) no bordo (43) e ponto mínimo de talha-mar (CM) na superfície (41), o ponto de partida do talha-mar (CS) sendo definido por tangente (T) ao bordo (43), a dita tangente (T) interceptando o eixo central (C), e o ponto mínimo (CM) sendo definido por localização, na qual a superfície (41) possui distância mínima do eixo central (C), onde o talha-mar (4) é projetado de tal maneira que corda de perfil direto (P) localizada no contorno transver-sal (44), e estendendo-se do ponto de partida do talha-mar (CS) para o ponto (CM), possui distância ortogonal máxima (DM) da superfície (41), sendo a referida distância (DM) no máximo de 15%, de preferência no máximo 13% do comprimento (L) da corda do perfil (P). Além disso, propõe-se bomba centrífuga com tal carcaça de voluta.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
05/10/2021
RPI 2648
Arquivamento - Art. 33 da LPI
#11.1
20/07/2021
RPI 2637
Publicação do pedido de patente
#3.1
29/01/2019
RPI 2508
Pedido de patente depositado
#2.1
02/10/2018
RPI 2491
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180028763' em 10/04/2018 14:49 (WB)
