APERFEIÇOAMENTOS INTRODUZIDOS EM REBOLO BIPARTIDO PARA MÁQUINA LAPIDADORA DE VIDRO OU CORRELATO

Classificação IPC

Resumo técnico

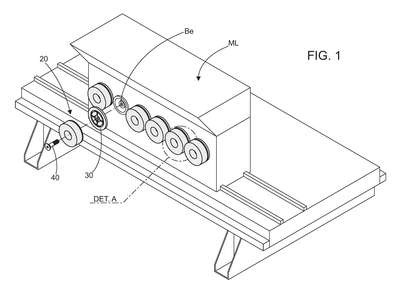

?APERFEIÇOAMENTOS INTRODUZIDOS EM REBOLO BIPARTIDO PARA MÁQUINA LAPIDADORA DE VIDRO OU CORRELATO?.Trata-se de rebolo (10) do tipo aplicado em máquina (ML) utilizada durante processo de lapidação das bordas de placas de vidros para a composição do bisotado, biselado, filetado, lapidado, etc.; dito rebolo (10) apresenta-se compreendido por duas peças (20) e (30) montáveis entre si e passíveis de serem montadas e desmontadas em correspondentes mancais (Be) de máquinas lapidadoras (ML); dita peça (20) constitui o refil abrasivo idealizado para lapidação do vidro e substituível a qualquer tempo, o qual é formado por anel de desgaste (21) incorporado em base (22) e provida de sistema de engate (SE) para montagem rápida na face (31) da peça (30) configurada por suporte metálico, cuja base (32) apresenta correspondência geométrica em relação à superfície de recepção do mancal (Be) da máquina (ML) sendo, por sua vez, fixada por meio de parafuso (40); a peça (20) formada pelo refil abrasivo (21) e anel (22) pode ser desconectado do suporte metálico (30), podendo ser descartável e substituída por outra peça (20), enquanto que o suporte metálico é reutilizável; tanto o refil abrasivo (20) quanto o suporte (30) apresentam orifício central (23) e (33) que, quando alinhados entre si, permitem a montagem de parafuso (40).
