MÉTODO DE IDENTIFICAÇÃO DE FALTAS EM AO MENOS UM EQUIPAMENTO DE UM SISTEMA ELÉTRICO, MÉTODO DE PROTEÇÃO DE AO MENOS UM EQUIPAMENTO DE UM SISTEMA ELÉTRICO, SISTEMAS QUE EXECUTAM OS MÉTODOS E USO DOS MÉTODOS E SISTEMA

Classificação IPC

Resumo técnico

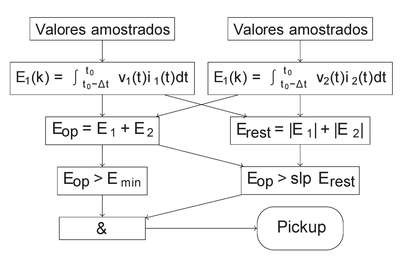

MÉTODO DE IDENTIFICAÇÃO DE FALTAS EM AO MENOS UM EQUIPAMENTO DE UM SISTEMA ELÉTRICO, MÉTODO DE PROTEÇÃO DE AO MENOS UM EQUIPAMENTO DE UM SISTEMA ELÉTRICO, SISTEMAS QUE EXECUTAM OS MÉTODOS E USO DOS MÉTODOS E SISTEMA A presente invenção se insere na área de engenharia elétrica, mais precisamente na tecnologia de proteção de sistemas elétricos e refere-se a um método que possibilita identificar faltas em equipamentos da rede elétrica, e posteriormente atuar de modo a proteger tais equipamentos. O método compreende as etapas de: obter medidas de tensão e corrente elétrica em terminais do (s) equipamento (s) elétrico a ser(em) protegido(s); calcular característica de fluxo com base na tensão elétrica e na corrente elétrica obtidas para cada terminal do equipamento elétrico a ser protegido; calcular grandeza de operação e de restrição a partir das características de fluxo calculadas; comparar a grandeza de operação com a de restrição para indicar a possibilidade de falta do equipamento elétrico a ser protegido. Ainda, é descrito um sistema de identificação de faltas que executa o método acima, e um método e proteção de equipamentos elétricos compreendidos por sistemas elétricos.
