SISTEMA DE FECHAMENTO ENTRE TAMPA E ESTATOR DE MÁQUINA ELÉTRICA, PROCESSO DE FECHAMENTO ENTRE TAMPA E ESTATOR DE MÁQUINA ELÉTRICA, E ESTATOR DE MÁQUINA ELÉTRICA
Patente de Invenção SISTEMA DE FECHAMENTO ENTRE TAMPA E ESTATOR DE MÁQUINA ELÉTRICA, PROCESSO DE FECHAMENTO ENTRE TAMPA E ESTATOR DE MÁQUINA ELÉTRICA, E ESTATOR DE MÁQUINA ELÉTRICA de WEG EQUIPAMENTOS ELÉTRICOS S.A. — IPC H02K 15/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 09/03/2018, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

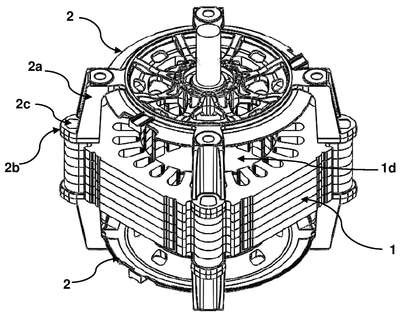

A presente invenção refere-se a um sistema de fechamento entre a tampa e o estator em uma máquina elétrica girante, em que o estator (1) compreende pelo menos um furo de fechamento (1a) que define uma parede interna (1b); a tampa (2) compreende pelo menos uma porção de contato (2a), a extremidade da porção de contato compreendendo pelo menos um furo passante (2c); o furo passante (2c) ficando substancialmente alinhado com o furo de fechamento (1a) quando a extremidade da porção de contato (2a) contata o estator (1); em que um polímero (P) é injetado, através do furo passante (2c), na parede interna (1b) do furo de fechamento. No processo de fechamento da presente invenção, a concentricidade entre o rolamento e o furo de acomodação de rotor do estator é garantida pelo fato da geometria da porção recebimento do mancal de rolamento (2e) permitir que o alinhamento seja feito com base na pista externa (E) do rolamento já acomodado na porção de recebimento (2e).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
14/09/2021
RPI 2645
Arquivamento - Art. 33 da LPI
#11.1
29/06/2021
RPI 2634
Publicação do pedido de patente
#3.1
30/10/2018
RPI 2495
Pedido de patente depositado
#2.1
07/08/2018
RPI 2483
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180019308' em 09/03/2018 15:24 (WB)
